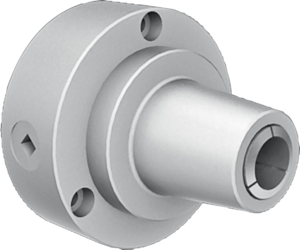

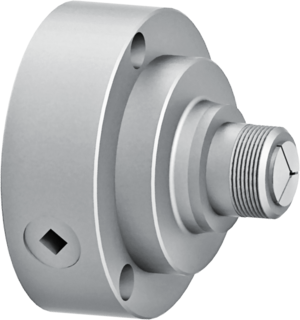

Durch die radiale Spanneinleitung über die Antriebsritzel wird eine Zug- oder Druckhülse betätigt, die die Spannzange in den Konus zieht oder drückt. Die Rundlaufgenauigkeit des Handspannzangenfutters ist je nach Typ < 0.01 mm. Alle Verschleissteile sind eingesetzt und gehärtet für höchste Stabilität, Präzision und Lebensdauer. Durch diese Bauart erreichen wir sehr hohe Spannkräfte und höchste Genauigkeit.

Diese Handspannzangenfutter kommen auf konventionelle und zyklengesteuerte – Drehmaschinen, Fräsmaschinen, Teilapparate, Drehtische, Schleifmaschinen, Messmaschinen zum Einsatz. Durch die schlanke und kompakte Bauform sind diese Handspannzangenfutter auch ideal für 5- Achs Anwendungen auf Teilapparaten oder Drehtische.

Die Handspannzangenfutter sind in verschiedenen Ausführungen und Grössen erhältlich für folgende Zangentypen:

• Zugspannzangen W20 (349E) / W25 (364E) / 5C (385E, W31.75) / B32 (3713E)
• B45 (3838E) / 386E
• Spreizdorne und Glockenzangen W20 / W25 / B32
• Druckspannzangen F32 (161E) / F35 (163E) / F38 (164E) / F48 (173E) / F66 (185E)
• Spannköpfe Gr. 32 / Gr. 42 / Gr. 52 / Gr. 65 / Gr. 80 / Gr. 100

Zusätzlich bieten wir Ihnen die Spannfutter direkt mit Adaption (Flansch) passend zu Ihrer Drehmaschine an. Sie erhalten bei uns Flansche mit Aufnahme System Camlock DIN 55029 / Bajonett mit Stehbolzen DIN 55027 / Direktaufnahme ASA oder DIN 55026.

Auszug von Maschinenherstellern für unsere Keilstangenfutter: Weiler, GDW, EMCO, Seiger, Colchester, ROMI, DMT Kern, UNITECH, Masturn, AVIA, HAAS, Lehmann, Nikken, Tsudakoma u.a.
