Niedrige Rüstzeiten
Zur dritten Produktsparte von SMW-Autoblok gehören die stationären Spannsysteme. Sie sind insbesondere auf die Fertigung in Bearbeitungszentren ausgelegt. Bei dem neuen Werkstück-Positioniersystem WPS wird das Werkstück oder eine Aufspannung mittels hochpräzisen Standard-Spannbolzen direkt in die dafür vorgesehenen Spannmodule gespannt. Drastische Reduzierung der Rüstzeiten verspricht das WPS-System mit seiner zentralen Schnellbetätigung. Damit lassen sich die Spannmodule sekundenschnell mit 3,5 Umdrehungen öffnen und schließen. Die Betätigung erfolgt manuell und medienfrei. Der Einsatz des neuen Nullpunktspannsystems APS von SMW-AUTOBLOK ermöglicht es dem Anwender, Rüstzeiten um bis zu 90% zu reduzieren. Das Nullpunktspannsystem APS kann im kompletten Bearbeitungsprozess wie beispielsweise Drehen, Fräsen, Messen, Erodieren oder Schleifen eingesetzt werden. Dadurch profitiert der Anwender von einer erheblichen Kostensenkung durch Reduzierung von Rüstzeiten bei gleichzeitiger Erhöhung der Maschinenverfügbarkeiten in der gesamten Produktion. Die Spannmodule gibt es in verschiedenen Ausführungen und Grössen. Niedrige Aufbauhöhe durch kompakte Bauweise, Höchste Präzision und Wiederholgenauigkeit < 0.005 mm, Verschleissfest aufgrund gehärteter Bauteile und extra harter Schutzbeschichtung, maximale Einzugskräfte, Module komplett abgedichtet (proofline), kompatibel zu Werkstück Positionier System WPS.
Fünf-Achs-Spanner und Kraftspanner für Automatisierung

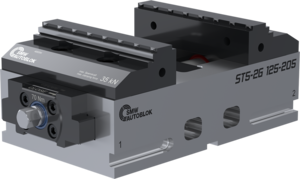

Mit dem neuen Zentrischspanner ST5-2G erweitert SMW-Autoblok sein Portfolio für Maschinenschraubstöcke im Bereich Fünf-Achs-Spanner. Der neue ST5-2G ist voll abgedichtet und bietet somit Schutz vor Verschmutzung. Die mechanische Betätigung hat eine hohe Kraftübertragung und bietet hohe Spannkräfte für einen maximalen Halt der Werkstücke. Die hochpräzise Fertigung und gehärtete Bauteile gewährleisten eine sehr hohe Bearbeitungsqualität und Prozesssicherheit. Durch die integrierten Schnittstellen kann der ST5-2G direkt auf das Nullpunktspannsystem APS oder WPS installiert werden. Dadurch entfallen Rüstzeiten und -kosten. Der ST5-2G ist in unterschiedlichen Größen erhältlich und wird entweder mit Standard-Gripper- oder mit Sintergrip-Aufsatzbacken ausgeliefert.
Sintergrip erlaubt eine sichere Werkstückspannung bei einer Spanntiefe von lediglich 3,5 Millimetern. Dadurch lässt sich das Werkstück vollständig in einer Aufspannung sicher bearbeiten. Das spart Materialkosten, vor allem, wenn die Rohmaterialkosten den Stückpreis deutlich beeinflussen. Darüber hinaus entfallen bislang erforderliche Arbeitsschritte, wie das Vorprägen der Werkstücke – das spart Investitionskosten und vorgelagerte Bearbeitungskosten. Zudem geht es deutlich schneller, da das Werkstück jetzt unmittelbar gespannt werden kann. Kraftspanner sind entweder pneumatisch, hydraulisch oder federbetätigt, zentrisch oder gegen eine feste Backe spannend. Zudem sind zwei unterschiedliche Backenhübe erhältlich: Normalhub für maximale Spannkräfte und Langhub für verlängerten Backenhub. Die höchst kompakten Kraftspanner bieten die Möglichkeit der Abfrage der Backenstellung und Luftanlagekontrolle (Typ STV und SL). Sie sind perfekt für die Automatisierung oder für Industrie 4.0 Anwendungen geeignet.
